격벽 철조 피팅

Shenchi는 안정적인 밀봉을 제공하면서 장비 패널을 통해 호스를 라우팅하도록 특별히 설계된 고품질 벌크헤드 바베드 피팅을 소개합니다. 황동, SUS304 및 SUS316L 스테인레스 스틸로 제작된 이 피팅은 강력한 내식성을 제공하며 광범위한 작업 조건에 적합합니다.

제품 구조

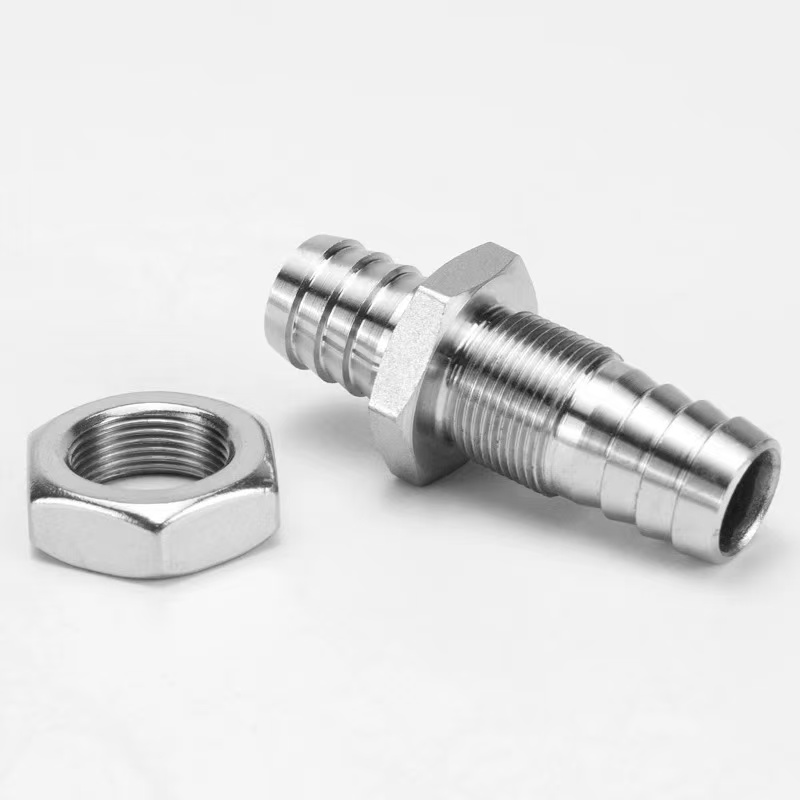

격벽 가시 피팅의 구조에는 격벽 스레드, 잠금 너트 및 가시 호스 연결이 포함됩니다. 설치 중에는 패널 구멍만 필요합니다. 너트를 조이면 고정 및 밀봉 과정이 완료됩니다.

가시 끝 부분에는 미끄럼 방지 홈 디자인이 있어 호스 클램프와 함께 사용할 때 안전한 연결이 보장됩니다. 이 피팅은 제어 캐비닛, 수처리 장비, 의료 기기 및 기타 관련 분야에서 널리 사용됩니다.

제품 사양

구조적 장점

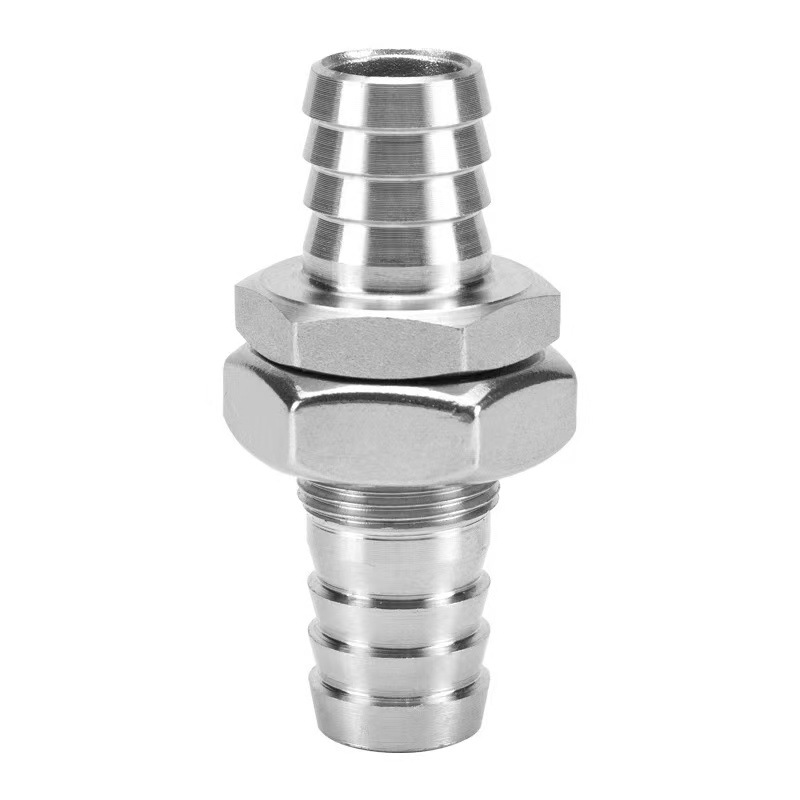

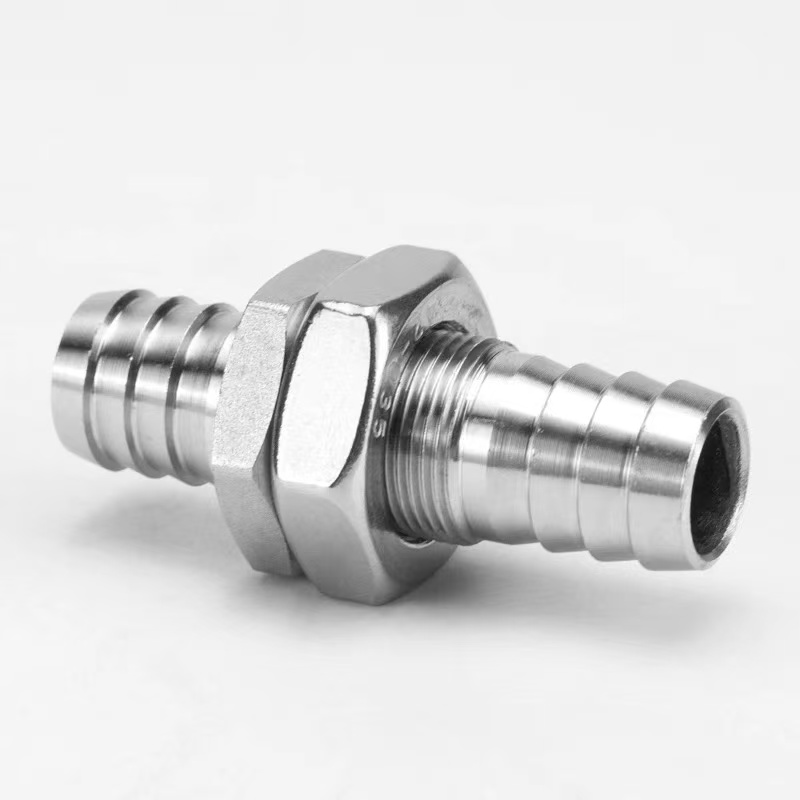

격벽 가시 피팅은 고정 밀봉을 제공하면서 장비 패널, 인클로저 또는 격벽을 통해 호스를 라우팅하기 위해 특별히 설계된 파이프 피팅입니다. 주요 구조에는 격벽 스레드 섹션, 잠금 너트, 밀봉 개스킷 및 가시 호스 연결이 포함됩니다. 설치하는 동안 패널에 해당 직경의 구멍만 만들어야 합니다. 피팅의 나사 부분이 구멍을 통과하고 반대쪽에서 너트를 조여 고정 및 밀봉 공정이 완료됩니다.

1. 격벽 고정 구조:나사 부분 길이는 일반적인 패널 두께에 맞춰집니다. 잠금 너트를 조이면 패널과 견고하게 고정되어 외부 당기는 힘에도 피팅이 안전하게 유지됩니다.

2. 가시 호스 연결:패널의 한쪽 또는 양쪽에는 호스를 삽입하고 호스 클램프와 밀봉된 연결을 형성하기 위한 가시가 가늘어지는 톱니가 있습니다. 가시 끝 부분은 이중 미끄럼 방지 홈 디자인을 채택하여 일반 피팅보다 훨씬 더 높은 인발 저항을 제공합니다.

3. 밀봉 시스템:고무 개스킷 또는 O-링이 패널 양쪽에 제공됩니다. 너트를 조이면 실링 개스킷이 압축되어 패널 개구부의 방수 및 방진 실링이 달성되며 보호 등급은 최대 IP65 이상입니다.

설치 방법

Shenchi의 내구성이 뛰어난 벌크헤드 가시 피팅은 설치가 쉽습니다. 단 6단계만으로 안전하고 밀봉된 연결을 달성할 수 있습니다.

1단계: 패널 구멍 준비

나사 부분의 외경을 기준으로 패널에 해당하는 둥근 구멍을 만듭니다. 밀봉 개스킷이 손상되지 않도록 구멍 가장자리가 매끄럽고 거친 부분이 없는지 확인하십시오.

2단계: 밀봉 개스킷 설치

포함된 EPDM 밀봉 개스킷을 나사산 부분에 밀어 넣고 피팅 베이스에 대고 누릅니다. 패널 양면에 밀봉이 필요한 경우 각 측면에 개스킷을 하나씩 배치합니다.

3단계: 패널을 통해 삽입

피팅 베이스가 밀봉 개스킷을 사이에 두고 패널에 접촉되도록 하여 패널 한쪽에서 구멍에 나사산 부분을 삽입합니다.

4단계: 잠금 너트 조이기

잠금 너트를 패널 반대쪽 나사산 부분에 나사로 고정한 후 렌치로 점차적으로 조이십시오. 권장 토크: 황동 재질의 경우 5~8N·m, 스테인리스강의 경우 8~12N·m. 조이는 동안 피팅 본체를 움직이지 않게 유지하십시오.

5단계: 호스 연결

바브 외경이 호스 내경보다 0.5~1mm 큰 사양을 선택하십시오. 호스가 베이스에 도달할 때까지 가시 끝 부분에 수직으로 삽입합니다. 고압 적용의 경우 스테인리스 스틸 호스 클램프를 사용하여 두 번째와 세 번째 바브 사이에 고정합니다.

6단계: 씰 무결성 테스트

사용압력의 1.5배로 정압시험을 실시합니다. 3분 동안 누출이 없으면 설치가 승인된 것입니다.
