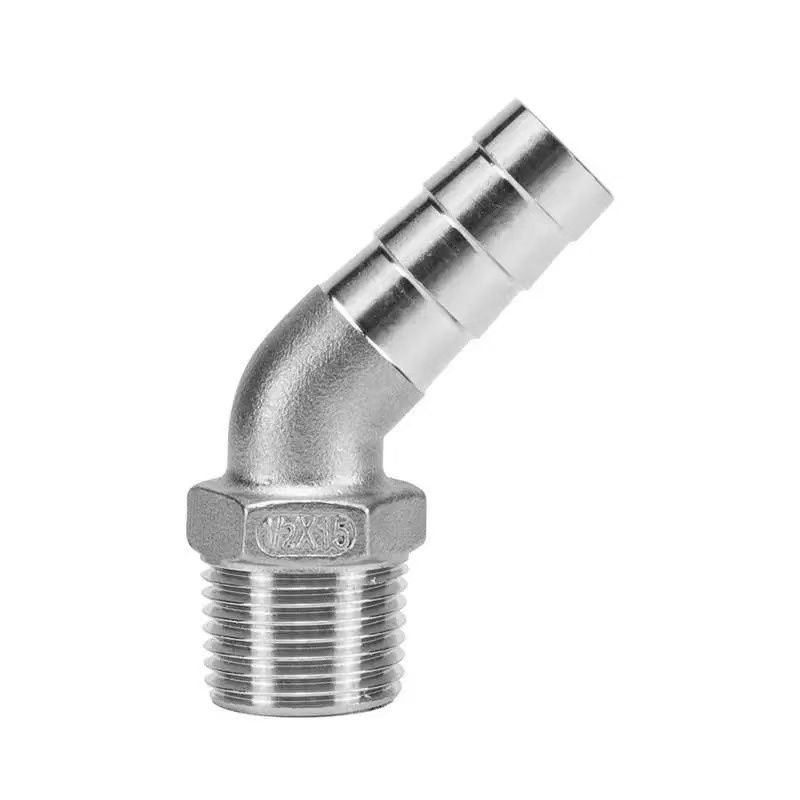

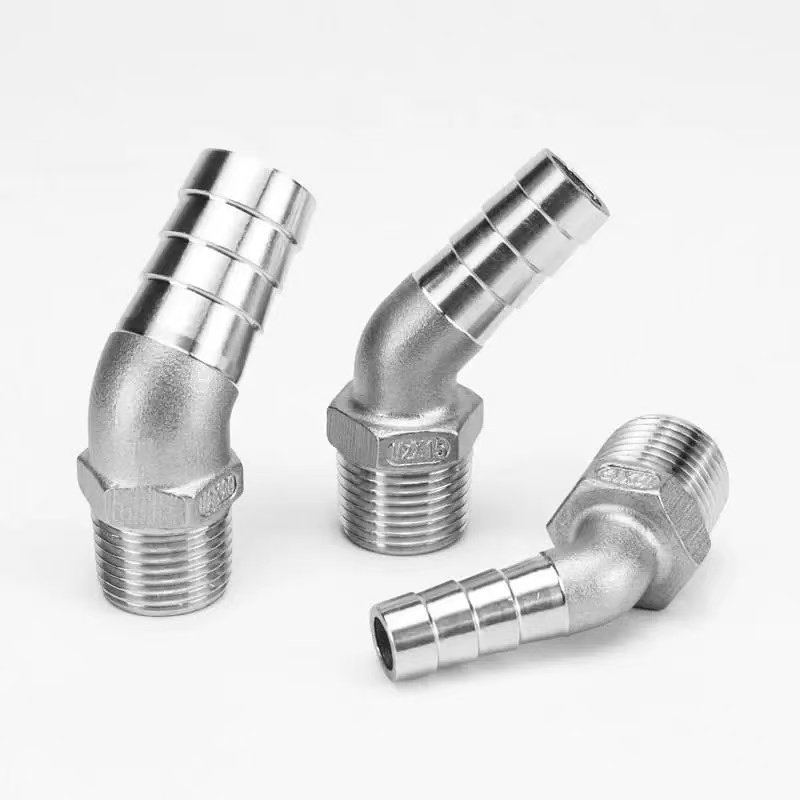

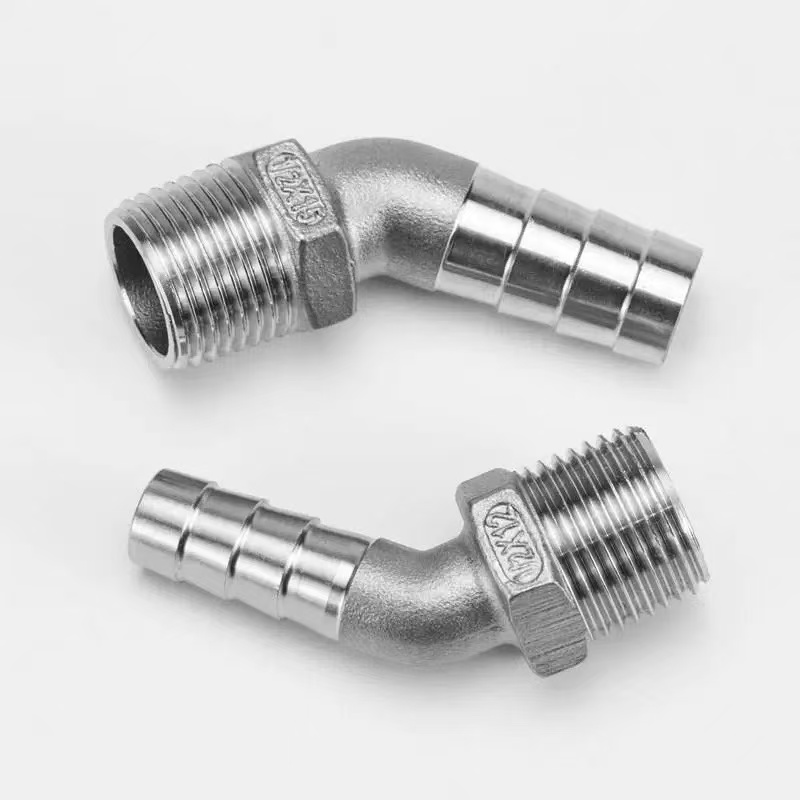

45도 육각형 수나사 엘보우 피팅

Shenchi Factory의 45도 육각 수나사 엘보우 피팅은 단단한 배관에서 유연한 호스로 전환할 때 부드러운 45도 방향 변경이 필요한 응용 분야를 위해 특별히 설계되었습니다. 외부 스레드 끝은 해당 내부 스레드 피팅에 단단히 고정되어 금속 배관 시스템 내에서 누출 방지 밀봉을 보장합니다. 가시 호스 끝은 유연한 호스에 삽입되면 일련의 역방향 가시를 사용하여 호스의 내벽을 단단히 잡습니다. 호스 클램프로 고정하면 견고한 미끄럼 방지 연결이 생성됩니다. 45도 각도 설계는 표준 90도 엘보우에 비해 유체 흐름 저항을 줄여 압력 손실 최소화가 중요한 요구 사항인 배관 시스템에 이상적입니다. 또한 피팅 중앙에 위치한 육각형 몸체는 도구 접근을 용이하게 하고 빠르고 효율적인 설치를 가능하게 합니다.

제품 사양

스레드/가시 연결

Shenchi 45도 육각형 수나사 엘보우 피팅은 이중 인터페이스 설계를 갖추고 있어 견고한 튜브와 유연한 호스 사이를 안정적으로 전환할 수 있습니다.

수나사 끝: 정밀 가공된 외부 나사산은 국제 표준을 엄격하게 준수합니다(BSPT/NPT 옵션 사용 가능). 탁월한 나사 규칙성이 특징인 이 제품은 암나사 피팅, 밸브 또는 장비에 조일 때 금속 간 밀봉을 형성하여 과도한 토크 없이도 안정적인 밀봉을 보장합니다. 나사산 표면은 매끄러우며 버(burr)가 없어 설치 중에 짝을 이루는 나사산이 손상되는 것을 방지합니다.

가시 끝: 이 끝은 톱니 각도와 깊이가 최적화된 다중 링 가시 구조를 특징으로 합니다. 유연한 호스가 삽입되면 바브가 호스의 내부 벽에 내장되어 다중 지점 기계적 그립을 만듭니다. 스테인리스 스틸 호스 클램프로 고정하면 어셈블리의 인발 저항이 50kg을 초과합니다. 바브 엔드는 다양한 크기로 제공되며 내경 3mm ~ 25mm 범위의 다양한 유연한 호스와 호환됩니다.

압력 등급

Shenchi 45도 육각 수나사 엘보우 피팅은 다양한 작동 조건의 요구 사항을 충족하기 위해 정의된 압력 등급을 제공합니다.

표준 압력: 1.6 MPa - 급수 시스템, 농업 관개 및 일반 산업 냉각수 시스템과 같은 대부분의 주거용, 상업용 및 경공업 응용 분야에 적합합니다.

고압 옵션: 316L 스테인리스강 시리즈는 최대 2.5 MPa 등급을 가지며 유압 시스템 및 고압 청소 장비와 같이 더 높은 압력을 요구하는 응용 분야에 적합합니다.

테스트 보증: 중국에서 제조된 45도 육각 수나사 엘보 피팅의 모든 배치는 엄격한 공장 압력 테스트를 거칩니다. 시험압력은 사용압력의 1.5배로 설정되어 있어 정격압력에서 장기간 안정적이고 누수없는 작동을 보장합니다.

온도-압력 곡선: -20°C ~ 120°C의 작동 온도 범위 내에서 압력 등급은 일정하게 유지됩니다. 이 온도 범위를 벗어나면 표준 지침에 따라 허용 작동 압력을 낮추어야 합니다.

상호 운용성 및 호환성

Shenchi 45도 육각 수나사 엘보우 피팅은 글로벌 시장의 상호 운용성 및 호환성 요구 사항을 충분히 고려하여 설계되었습니다.

나사산 표준 호환성: BSPT(영국 표준 파이프 테이퍼) 및 NPT(미국 국립 파이프 테이퍼)를 포함한 다양한 나사 표준으로 제공되어 다양한 지역의 배관 시스템과의 호환성을 보장합니다. 고객은 목표 시장에 따라 적절한 스레드 사양을 선택할 수 있습니다.

호스 바브 크기 범위: 호스 바브 끝은 1/4인치부터 1인치(약 6mm~25mm)까지의 크기를 포괄하는 광범위한 외경 사양을 갖추고 있습니다. 이는 PVC, 고무, 편조 및 PU 호스를 포함하여 현재 시중에서 판매되는 대부분의 유연한 호스 유형과의 호환성을 보장합니다.

재료 호환성: 다양한 매체 호환성 요구 사항을 충족하기 위해 두 가지 스테인리스강 등급(304 및 316L)으로 제공됩니다. 304등급은 물과 약한 부식성 매체에 적합한 반면, 316L등급은 오일, 천연가스 및 부식성이 높은 환경에 사용하기에 이상적입니다.

브랜드 간 상호 운용성: 국제 표준을 엄격히 준수하여 제조된 Shenchi의 고성능 45도 육각형 수나사 엘보우 피팅은 주요 국내외 브랜드의 피팅과 완전히 상호 교환 가능하므로 호환성 문제에 대한 우려가 없습니다.

왜 우리를 선택합니까?

1. 공장 직접 가격

주요 소스 제조업체인 Shenchi는 고객에게 45도 육각형 수나사 엘보우 피팅에 대한 할인된 가격을 제공하기 위해 중개자를 제거합니다. 이를 통해 동일한 품질로 더 나은 가격을 제공하거나 동일한 예산으로 더 높은 품질을 제공하여 우수한 가치를 보장합니다.

2. 엄격한 품질 관리

원자재가 당사 시설에 들어오는 순간부터 완제품이 출고될 때까지 중국에서 제조된 모든 45도 육각형 수나사 엘보우 피팅은 다단계 검사 공정을 거칩니다. 우리는 절대적인 제품 일관성을 보장하기 위해 재료 분광 분석, 스레드 Go/No-Go 측정 및 압력 테스트를 포함한 엄격한 검사를 수행합니다.

3. 강력한 맞춤화 기능

Shenchi는 ODM 및 OEM 맞춤화를 모두 지원하므로 특정 고객 요구 사항을 충족하기 위해 사양, 치수, 스레드 표준, 재료 등급 및 표면 마감을 맞춤화할 수 있습니다. 초기 설계 및 금형 개발부터 대량 생산, 최종 납품까지 포괄적인 원스톱 서비스를 제공합니다.
