L형 파고다 수도관 커넥터

제품 유형

L형 파고다 수도관 커넥터의 전문 중국 제조업체인 Shenchi는 두 가지 주요 제품 유형을 제공합니다.

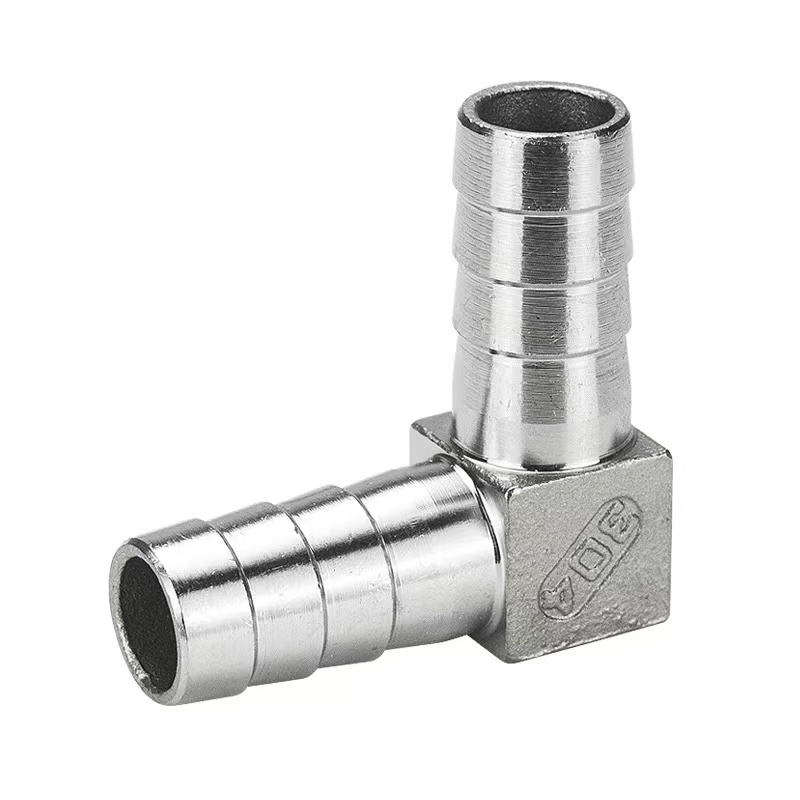

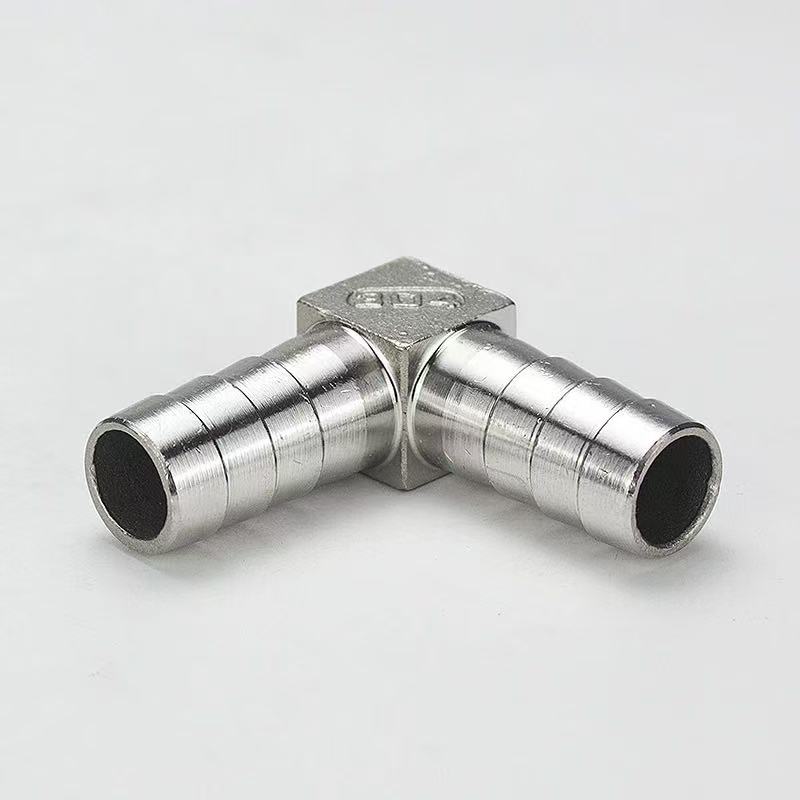

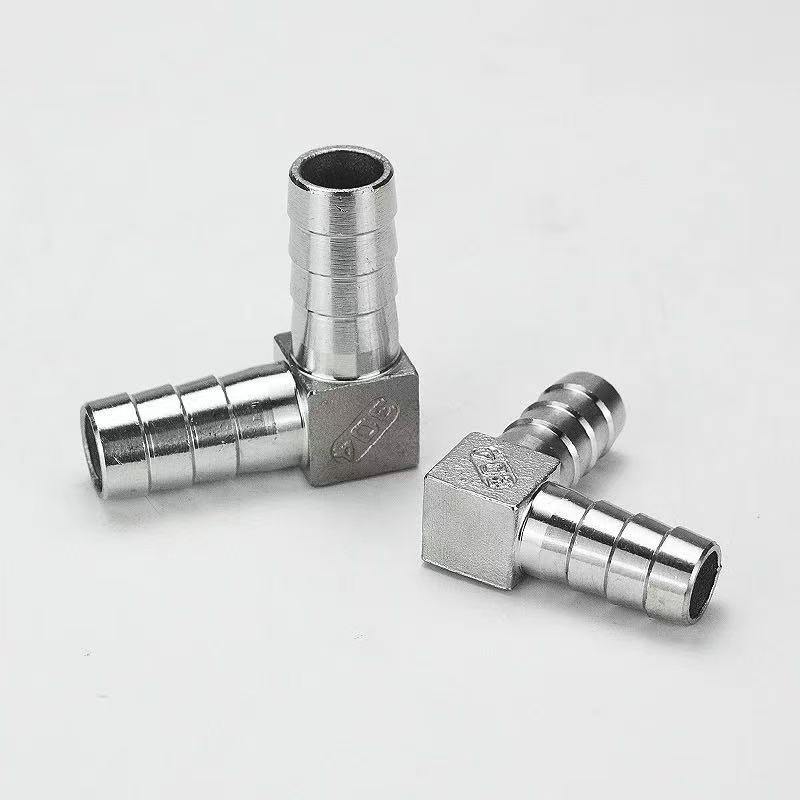

L형 파고다 수도관 커넥터: 양쪽 끝에는 두 개의 유연한 호스 사이에 90도 방향 연결을 생성하도록 설계된 가시 파고다 구조가 있습니다.

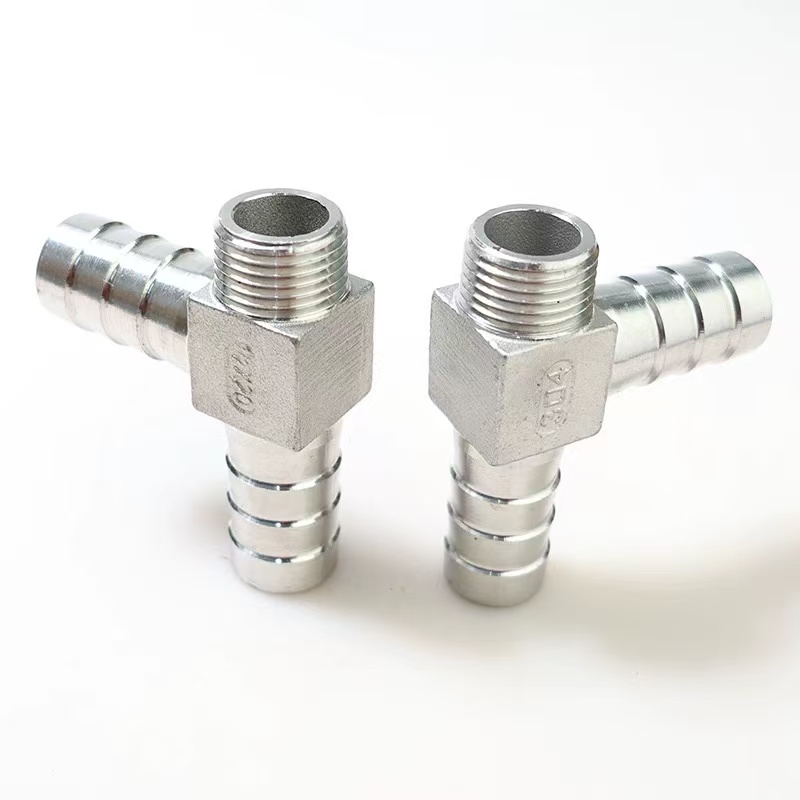

L형 수나사형 파고다 커넥터: 한쪽 끝에는 유연한 호스에 연결하기 위한 미늘 파고다 구조가 있고, 다른 쪽 끝에는 외부(수) 나사산이 있어 호스와 내부(암) 나사산 포트가 있는 장비 사이를 90도 방향으로 연결하도록 설계되었습니다.

두 유형 모두 가시가 있는 탑 끝 부분에 대한 사양이 동일하고 90도 각도의 디자인이 특징입니다. 304 스테인리스 스틸, 316L 스테인리스 스틸 또는 황동 재질 중에서 선택할 수 있습니다. 주요 차이점은 연결 방법에 있습니다. 전자는 호스 간 직접 연결을 용이하게 하는 반면, 후자는 호스와 장비 간의 전환 연결을 용이하게 하여 다양한 설치 시나리오에 적합한 유연한 선택 옵션을 제공합니다.

L형 파고다 수도관 커넥터와 L형 수나사형 파고다 커넥터의 차이점은 무엇입니까?

핵심 차이점: Shenchi L형 파고다 수관 커넥터는 이중 바브 인터페이스를 갖추고 있습니다(양쪽 끝은 유연한 호스에 직접 연결하도록 설계된 가시 파고다 헤드입니다). L형 수나사형 파고다 커넥터는 한쪽 끝에 외부 나사산이 있고 다른 쪽 끝에는 가시형 파고다가 있으며, 내부 나사산이 있는 견고한 파이프 또는 밸브 본체에 유연한 호스를 연결하도록 설계되었습니다. 센치’고성능 L형 파고다 수도관 커넥터는 황동 또는 304/316L 스테인레스 스틸로 단조되었습니다. 90도 직각 구조는 파이프라인 방향 전환에 이상적입니다. 듀얼 바브 디자인으로 단단하고 안전한 그립 보장—특히 호스 클램프와 결합할 때—이탈 및 누출을 방지합니다. 이 피팅은 압력, 부식 및 노화에 대한 탁월한 저항성을 제공합니다. 316L 스테인리스강 변형은 해수 또는 화학 처리와 관련된 부식성이 높은 환경에 특히 적합합니다. 설치가 쉬운 이 피팅은 배관, 공압 시스템 및 산업용 유체 응용 분야의 저압 호스 연결에 이상적이며 탁월한 안정성과 내구성을 제공합니다.

제품 사양

설치 지침

국가 표준에 따라 제조된 Shenchi 브랜드 L형 파고다 수도관 커넥터는 설치가 쉽습니다. 아래 단계를 따르면 안정적인 연결이 보장됩니다.

1단계: 호스 절단

특수 호스 커터를 사용하여 호스 끝을 직각으로 자르고 각진 절단이나 거친 부분을 피하여 탑 미늘에 완벽하게 맞도록 합니다. 편조 또는 강화 호스의 경우 가장자리를 밀봉하고 해어짐을 방지하기 위해 열절단 방법을 사용하는 것이 좋습니다.

2단계: 파고다 끝 연결

호스 면이 파고다 부속품 바닥과 접촉할 때까지 호스를 파고다 끝에 수직으로 삽입합니다. 파고다 미늘은 호스가 삽입되면 여러 개의 밀봉 링을 생성하는 계단식 디자인이 특징입니다. 고압 적용 분야의 경우 스테인리스 스틸 호스 클램프 또는 스프링 클립을 사용하여 연결을 고정합니다. 클램프는 두 번째와 세 번째 탑 미늘 사이에 위치해야 합니다.

3단계: 나사형 연결구

사양에 따라 나사산 끝단에 적합한 밀봉 방법을 선택하십시오. G 나사산(평행 파이프 나사산)에는 밀봉을 위해 고무 또는 구리 개스킷이 필요합니다. NPT 또는 R 나사산(테이퍼형 파이프 나사산)은 조이기 전에 PTFE 나사산 씰 테이프를 3~5바퀴 감아야 합니다. 조일 때 호스 연결점에 토크가 전달되는 것을 방지하기 위해 피팅의 육각 몸체에 렌치를 적용하십시오.

4단계: 압력 테스트

설치가 완료되면 시스템 작동압력의 1.5배로 정압시험을 실시합니다. 3분간 이 압력을 유지한 후에도 누출이 관찰되지 않으면 어셈블리를 사용할 준비가 된 것입니다. 이 시리즈의 해당 L형 수나사형 파고다 커넥터에 대한 설치 절차는 스레드 유형만 다르므로 동일하므로 특정 인터페이스 요구 사항에 따라 유연하게 선택할 수 있습니다.

응용 분야

1. 수처리 장비

L형 파고다 수도관 커넥터는 정수기, 연수기 및 RO(역삼투) 시스템의 PE 튜브와 PU 튜브 사이를 90도 방향으로 연결하도록 설계되었습니다. 316L 스테인리스 스틸로 제조하면 식품 등급 위생 요건을 충족합니다. 동일한 시리즈 내의 보완적인 L형 수나사형 파고다 커넥터는 장비 인터페이스에 내부(암형) 나사산이 있는 응용 분야에 사용할 수 있습니다.

2. 공압 자동화 시스템

공기 압축기, 공압 밸브 매니폴드 및 자동화 조립 라인의 공압 튜빙 라우팅에 사용됩니다. L자형 구조는 내부 장비 공간을 절약하는 동시에 빠른 연결 콜릿과의 호환성으로 신속한 조립, 분해 및 유지 관리를 용이하게 합니다.

3. 위생용품 및 가전제품

스마트 화장실, 식기 세척기, 세탁기 및 유사 가전제품의 급수 호스를 연결합니다. 황동으로 제작된 L형 파고다 수도관 커넥터는 열전도율이 뛰어나 온수 라인에 적합합니다. L형 수나사형 파고다 커넥터는 수입 장비에서 볼 수 있는 광범위한 인터페이스 표준을 수용하도록 설계되었습니다.

4. 산업용 냉각 및 윤활 시스템

공작기계 냉각 라인 및 유압 윤활 시스템에 적용됩니다. 스테인리스강 구조는 뛰어난 내식성을 제공하여 오일 미스트, 절삭유 및 유사한 복잡한 작동 조건과 관련된 까다로운 환경에서 안정적인 성능을 제공합니다.
