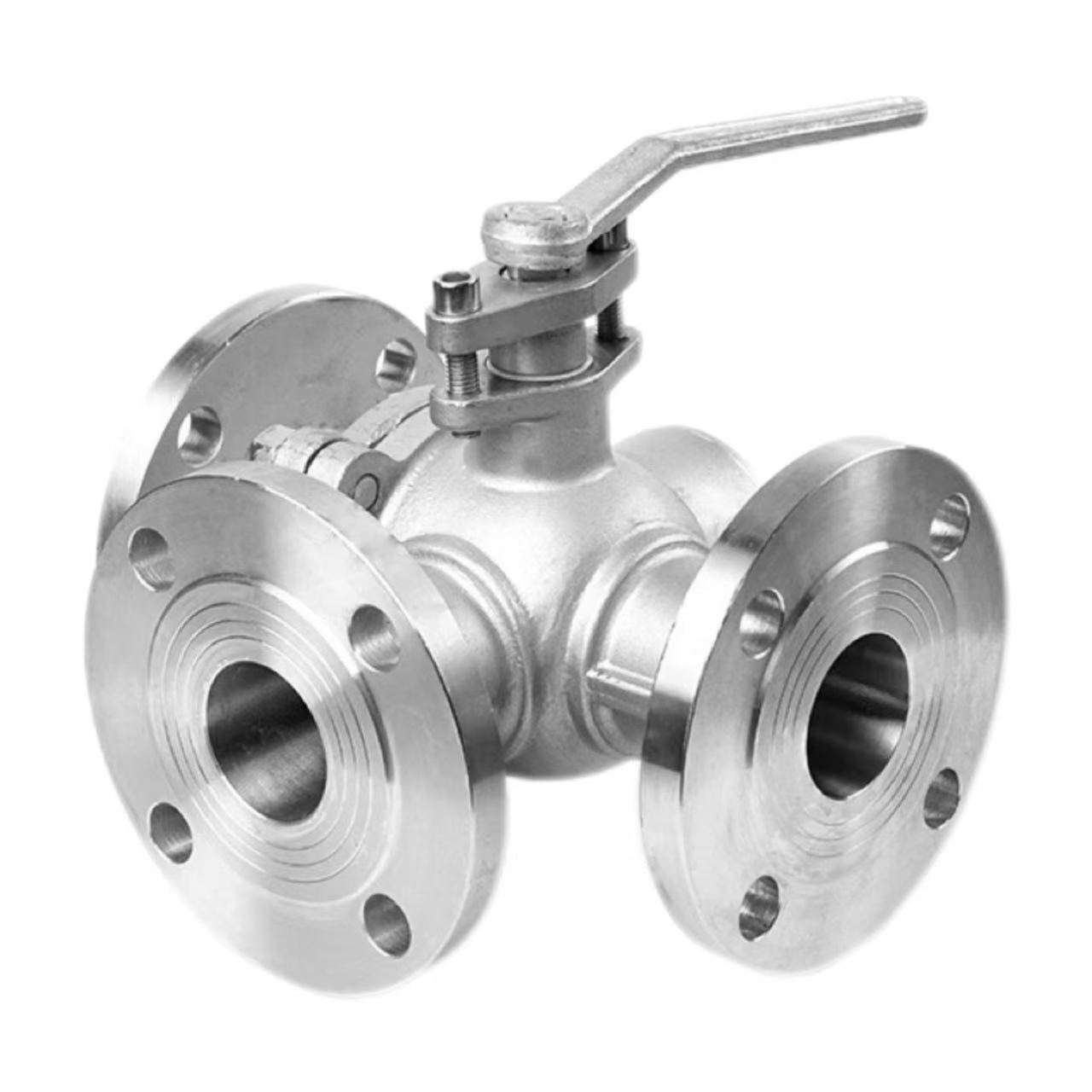

3방향 플랜지 볼 밸브

작동 원리

Shenchi 공장의 부식 방지 3방향 플랜지 볼 밸브의 작동 원리는 볼에 절단된 L자형 또는 T자형 채널을 기반으로 합니다. 볼은 밸브 본체 중앙에 위치하며 핸들로 회전합니다. 볼이 회전하면 채널이 다른 밸브 포트와 정렬되거나 오프셋되어 매체 흐름 방향의 전환, 병합 또는 분할을 실현합니다.

L자형 공:

 90° 회전하면 매체가 입구에서 출구로 전환할 수 있으며, 두 개의 반응기에 액체를 교대로 공급하는 것과 같이 하나의 입구와 두 개의 출구 또는 두 개의 입구와 하나의 출구가 있는 반전 시나리오에 적합합니다.

T자형 공:

180° 회전하면 세 개의 포트가 모두 동시에 연결되거나 두 개의 포트가 상호 연결될 수 있으며, 두 개의 미디어를 혼합한 다음 출력(병합)하거나 하나의 미디어를 두 개의 출력으로 분할(분할)하는 데 적합합니다(예: 에어컨 온수 및 냉수 혼합 시스템).

제품 매개변수:

제품 이름: 3방향 플랜지 볼 밸브	사양: (1/8"-4") DN6-DN100
공칭 압력: PN16	본체 재질: WCB, SUS304(CF8), SUS316L(CF3M)
표준: ANSI, BS, DIN, ISO, JIS	적용 온도: -20℃ ~ +150℃(표준), 최대 +350℃(고온), 최저 -196℃(저온)
내부 금속 재질: WCB, SUS304(CF8), SUS316L(CF3M)	중간 온도: 고온, 저온, 중간 온도, 상온
작동 방법: 수동	물개: EPDM, PPL
연결 방법: 플랜지 연결	용도 : 물, 공기, 가스, 기름, 액체 등
원산지 : 중국	샘플: 샘플 사용 가능

플랜지 연결의 장점:

Shenchi 3방향 플랜지 볼 밸브는 플랜지 연결을 활용합니다. 나사산 연결에 비해 플랜지 연결은 더 높은 압력 저항을 제공합니다. PN16 등급은 1.6MPa 압력을 안정적으로 견딜 수 있습니다. 분해가 편리하여 정기적인 파이프라인 검사 및 유지 관리가 용이합니다. 안정적인 밀봉이 보장됩니다. 플랜지 개스킷과 볼트가 함께 작동하여 누출 위험을 제거합니다. 대구경 파이프라인에 적합합니다. 나사산 연결이 어려운 DN50 이상의 직경에는 플랜지가 표준 선택입니다. 중국의 3방향 플랜지 볼 밸브 제조업체인 Shenchi는 ANSI, BS, DIN 및 JIS 표준을 준수하는 플랜지를 제공하여 글로벌 고객의 요구를 충족합니다.

설치 포인트 1:플랜지 정렬

플랜지 정렬 Shenchi 3방향 플랜지 볼 밸브를 설치할 때 플랜지 면을 정렬해야 합니다. 두 플랜지는 평행하고 동심이어야 하며 편차가 플랜지 개스킷의 허용 범위를 초과하지 않아야 합니다. 볼트를 강제로 정렬하면 밸브 본체 변형이 발생하여 볼 회전 및 밀봉 성능에 영향을 미칩니다. 정렬 후 개스킷은 중앙에 배치되어야 하며 오프셋되어서는 안 됩니다. 저렴한 3방향 플랜지 볼 밸브는 품질이 낮다는 의미가 아닙니다. Shenchi 제품은 높은 정밀도와 쉬운 설치를 제공합니다. 부식 방지 3방향 플랜지 볼 밸브는 표준을 충족하는 플랜지 표면 마감 처리를 갖추고 있어 보다 안정적인 밀봉을 보장합니다.

설치 포인트 2: 볼트 조이기

플랜지 볼트는 대각선으로 단계적으로 조여야 합니다. 180° 대각선 순서에 따라 2~3단계로 점진적으로 토크를 적용합니다. 한쪽을 동시에 조이지 마십시오. 그렇지 않으면 개스킷에 압력이 고르지 않아 누출 채널이 생성됩니다. 볼트 토크는 표준 값을 충족해야 합니다. 너무 세게 조이면 플랜지나 볼트가 손상되고, 덜 조이면 밀봉이 충분하지 않게 됩니다. Shenchi 3방향 플랜지 볼 밸브 공장은 설치자가 참조할 권장 토크 테이블을 제공합니다. 이러한 설치 지점은 장기간 누출 없는 밸브 작동을 보장하는 데 중요합니다. 사양을 엄격히 따르십시오.

설치 포인트 3: 파이프라인 지원 및 청소

설치 전 배관 내부를 청소하여 용접 슬래그, 철가루, 모래, 기타 불순물을 제거해야 합니다. 밸브 구멍에 이물질이 들어가면 볼이나 씰이 긁혀 누출이 발생할 수 있습니다. 파이프라인은 독립적으로 지원되어야 합니다. 밸브는 파이프라인의 무게를 지탱해서는 안 됩니다. 대구경 티 플랜지 볼 밸브는 무겁습니다. 파이프라인이 침하하면 플랜지가 중심에서 벗어나 씰이 손상될 수 있습니다. 부식 방지 티 플랜지 볼 밸브는 구리 또는 스테인리스강 밸브 코어와 함께 WCB, SUS304 또는 SUS316L 재질로 제작됩니다. 설치 지점을 완료한 후 핸들은 걸림 없이 자유롭게 회전해야 합니다. 그러면 밸브를 사용할 수 있습니다.
