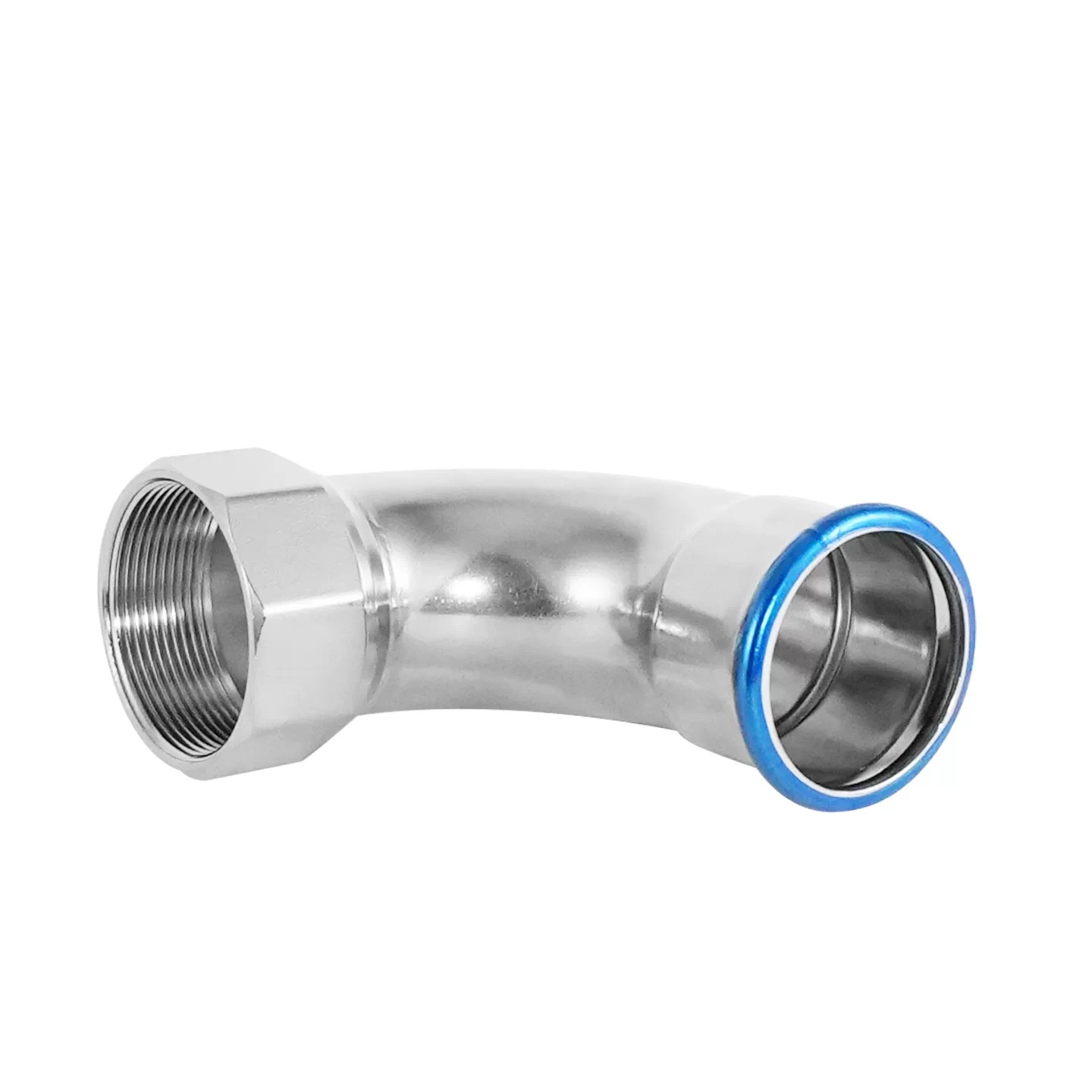

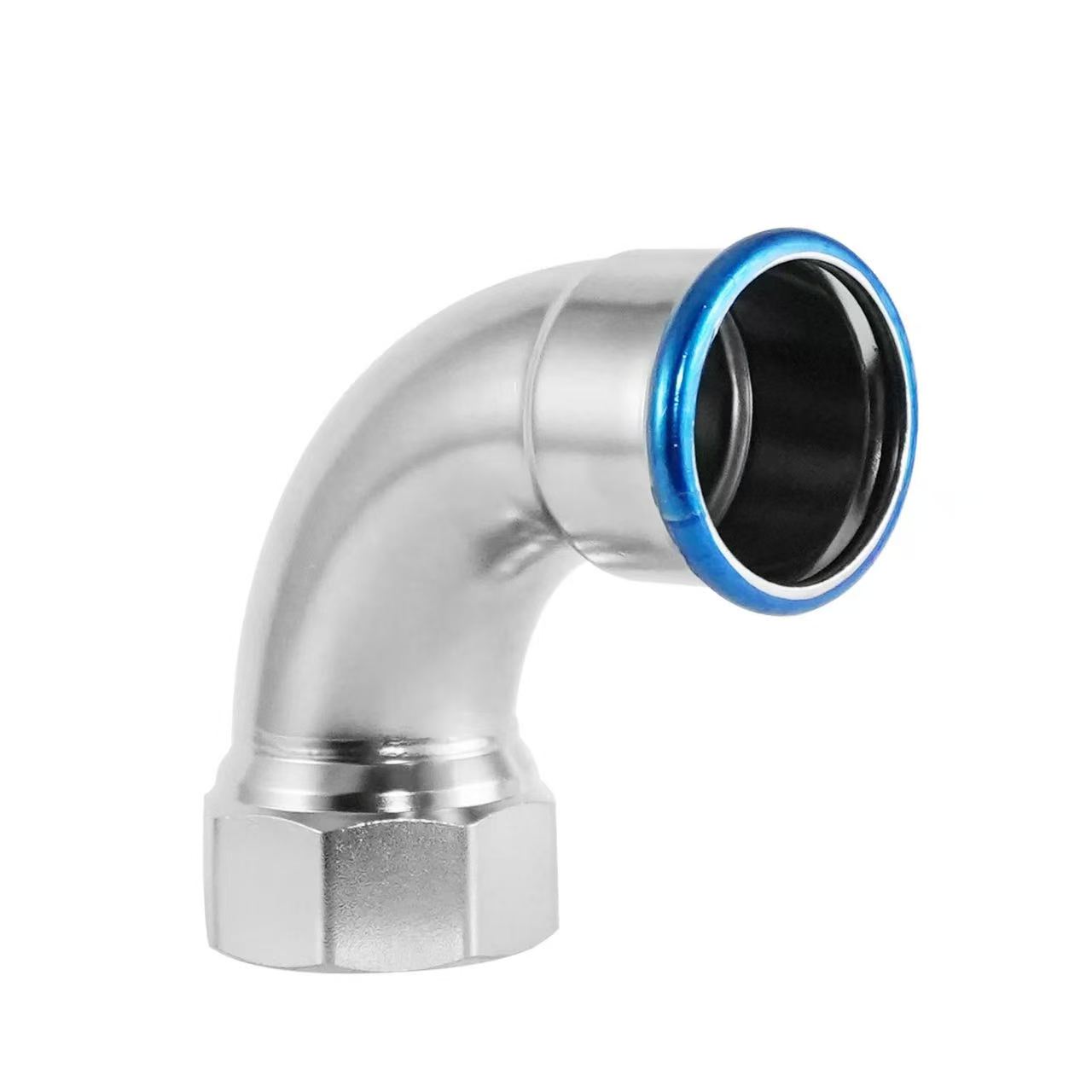

단일 프레스 90도 암 엘보

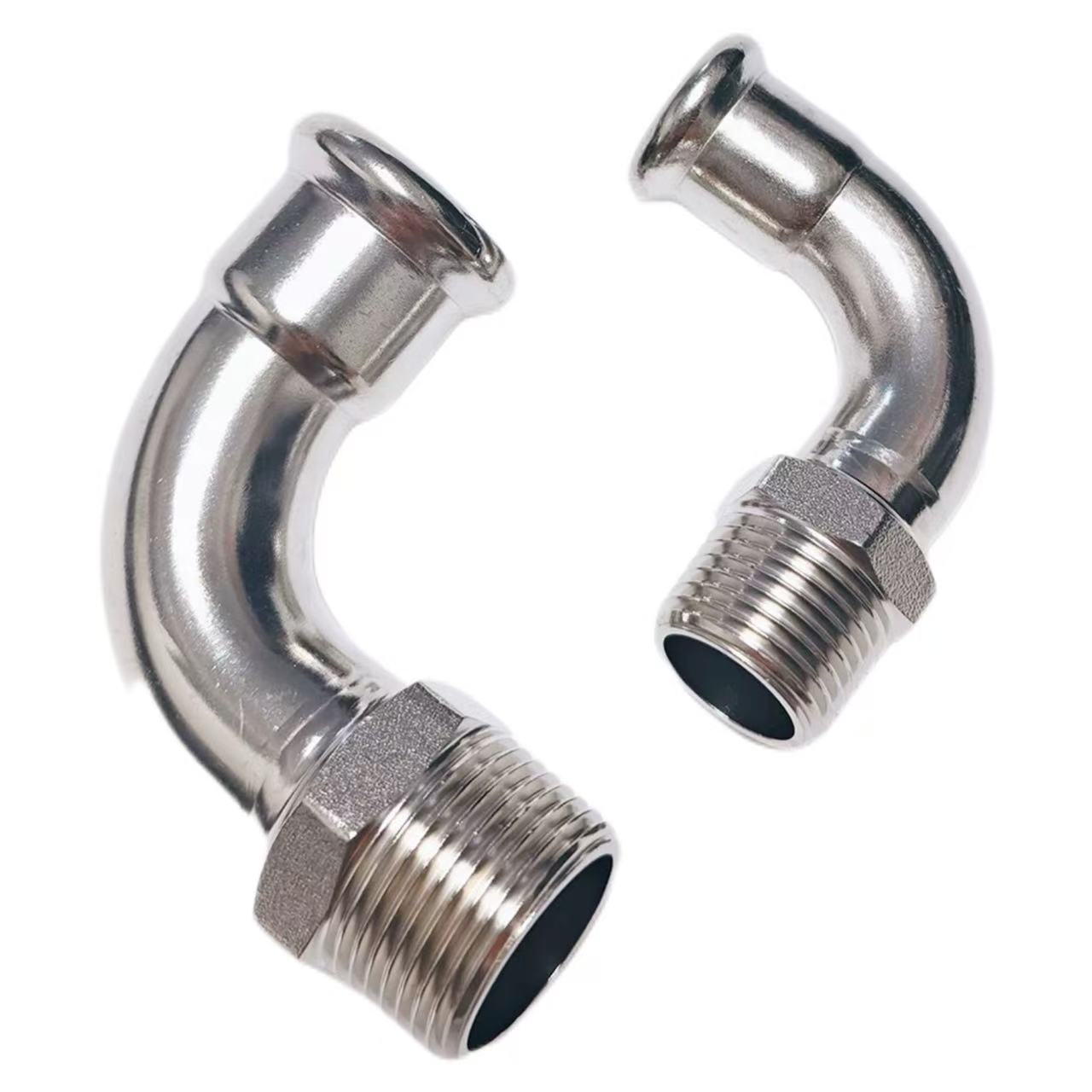

관련 제품: 단일 프레스 90도 외부 스레드 엘보

Shenchi Single-press 90도 Female Elbow는 내부 스레드 엘보와 동일한 시리즈의 제품입니다. 구조는 다음과 같습니다. 한쪽 끝은 단일 프레스 연결을 사용하여 벽이 얇은 스테인리스 스틸 파이프에 빠르게 압입 밀봉됩니다. 다른 쪽 끝은 내부 스레드가 있는 밸브, 피팅 또는 장비를 연결하기 위한 외부 스레드(외부 스레드)로, 90° 회전과 외부 스레드 인터페이스 간의 통합 변환을 달성합니다.

SUS304 또는 SUS316L 스테인레스 스틸로 제작되어 내식성이 뛰어납니다. 단일 프레스 설치에는 용접이나 나사 가공이 필요하지 않습니다. 특수 도구를 사용하여 한 번의 프레스로 밀봉이 이루어지므로 시간과 노력이 절약됩니다. 내부 스레드 엘보우(내부 1개, 외부 1개)와 일치하여 다양한 인터페이스 방향에 대한 연결 요구 사항을 충족하며 물 공급 및 배수, 가스 및 HVAC 시스템에 널리 사용됩니다.

제품 매개변수

주요 설치 주의사항

Shenchi 저렴한 단일 압착 90도 내부 스레드 엘보를 설치할 때 주의할 점 5가지. 먼저, 파이프 끝면을 수직으로 절단하여 밀봉 링이 긁히는 것을 방지하기 위해 내부 및 외부 버를 모두 제거해야 합니다. 둘째, 삽입하기 전에 파이프에 깊이 표시를 그려서 파이프가 바닥 위치 결정 단계에 도달했는지 확인합니다. 셋째, 압착 조는 이탈 없이 피팅 소켓의 돌출된 리브와 정렬되어야 합니다. 넷째, 손으로 압착할 때는 조(Jaw)가 완전히 닫힐 때까지 균일하게 힘을 가합니다. 전동 공구의 경우 설정 압력에 도달하십시오. 다섯째, 압착 후 육각형이 깨끗하고 규칙적인지, 마킹선이 소켓 단면에 가려지는지 확인한다.

일반적인 설치 오류 및 결과 다섯 가지 일반적인 설치 오류가 있습니다.

Shenchi의 중국산단일 프레스 90도 암 엘보우: 1. 디버링 실패: 파이프 끝의 버가 EPDM 밀봉 링을 긁어 즉시 또는 지연된 누출을 초래할 수 있습니다. 2. 삽입 깊이가 부족함: 파이프가 완전히 삽입되지 않으면 씰링 링이 효과적으로 압축되지 않고 압력이 높아지면 분리되기 쉽습니다. 3. 잘못 정렬된 조: 압착 위치가 리브에서 벗어나서 조임력이 고르지 않고 국부적으로 불완전한 압축이 발생합니다. 4. 반복 압착: 동일한 위치에 반복 압착을 하면 금속의 가소성이 손상되어 밀봉 불량이 발생할 수 있습니다. 5. 호환되지 않는 도구: 마모되거나 크기가 잘못된 조를 사용하면 육각형 모양이 불완전해지고 압력 저항이 감소됩니다.

재료 및 맞춤 서비스

압착 펜치로 설치된 Shenchi의 단일 프레스 90도 암 엘보우는 황동, SUS304 및 SUS316L의 세 가지 재질로 제공됩니다. 황동은 비용 효율성이 높으며 물 및 가스 공급에 적합합니다. SUS304는 내식성이 뛰어나고 위생 요건을 충족합니다. 몰리브덴이 첨가된 SUS316L은 염화물 이온에 대한 저항성이 더 강하며 해안 및 부식성이 높은 환경에 적합합니다. 모든 씰은 -20℃ ~ 120℃의 온도 저항을 지닌 EPDM으로 만들어졌습니다. Single-press 90도 Female Elbow의 중국 공급업체인 Shenchi는 ODM 및 OEM 맞춤화를 지원합니다. 요청 시 NPT, BSP, BSPT 및 기타 스레드 표준을 생산할 수 있으며 표준 사양에 대한 샘플 서비스가 제공됩니다. 단일 프레스 90도 내부 스레드 엘보에 대한 저렴한 견적을 원하시면 당사에 문의하십시오.
