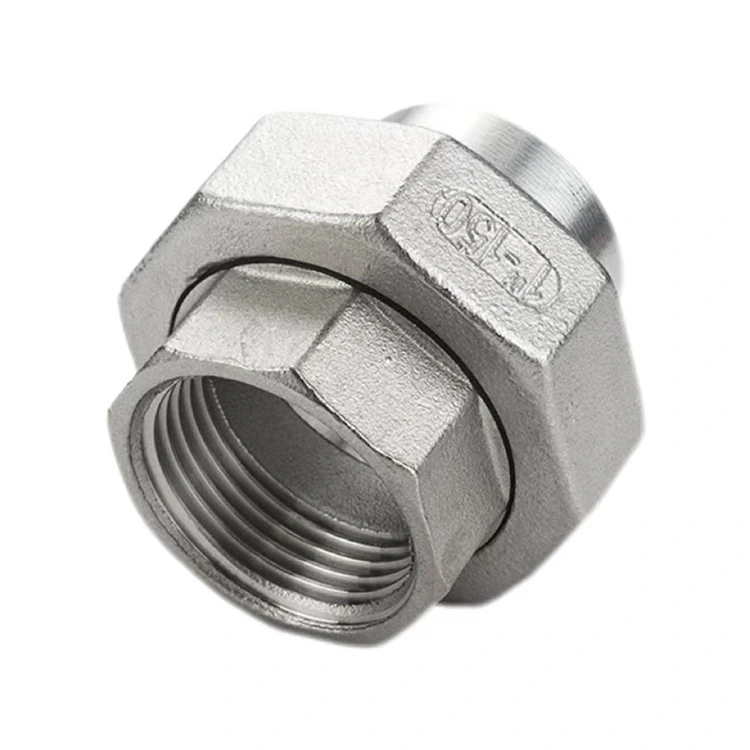

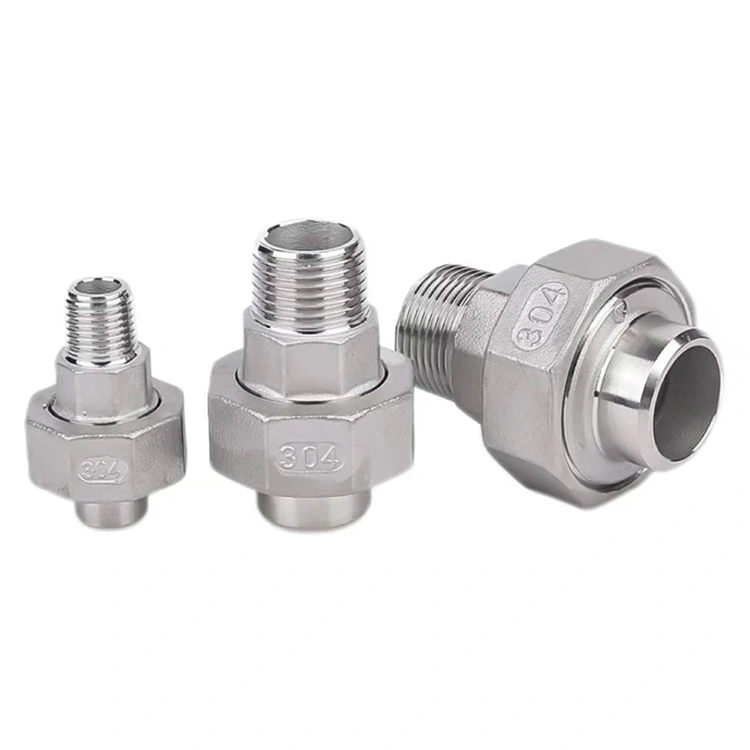

암나사 x 맞대기 용접 유니온

중국의 파이프 피팅 전문 제조업체인 Shenchi는 단일 장치 내에서 암나사 끝과 맞대기 용접 끝을 원활하게 통합하는 복합 파이프라인 커넥터인 암나사 x 맞대기 용접 유니온을 선보입니다.

고성능 피팅인 암나사 x 맞대기 용접 유니온의 핵심 기능은 나사 연결 시스템과 용접 파이프라인 시스템 간의 원활한 인터페이스를 촉진하는 것입니다. 암나사 끝부분은 고급 CNC 기술을 사용하여 정밀 가공되어 정밀한 나사 프로파일과 안정적인 밀봉을 보장합니다. 밸브, 수도꼭지, 계측기와 같은 외부 스레드 장치에 직접 연결할 수 있습니다.

맞대기 용접 끝 부분에는 TIG(아르곤 아크) 용접을 통해 파이프라인에 직접 융합되도록 설계된 사전 가공된 베벨(모따기)이 있어 영구적인 누출 방지 씰이 생성됩니다. 고품질 스테인리스 스틸 또는 황동으로 제작된 이 유니온은 1.6 MPa 이상의 작동 압력 등급을 가지며 -20°C ~ 120°C의 온도 범위에서 작동합니다. 이는 용접된 메인 파이프라인을 나사형 분기 라인과 연결하는 새로운 건설 프로젝트뿐만 아니라 용접 시스템과 나사형 장비를 인터페이스하는 개조 프로젝트에서도 널리 활용됩니다. 고성능 기능을 통해 복잡한 파이프라인 연결 문제에 대한 간단하면서도 안정적인 솔루션을 제공합니다.

제품 사양

핵심 구조 및 디자인 하이라이트

1. 일체형 복합구조

Shenchi 암나사 x 맞대기 용접 유니온은 단일 본체 내에서 암나사 끝과 맞대기 용접 끝을 정확하게 결합하는 혁신적인 통합 복합 구조 설계를 특징으로 합니다. 이는 여러 어댑터 피팅 사용과 관련된 복잡성을 제거하고 잠재적인 누출 지점을 크게 줄입니다. 이 제품은 단일 단계 단조 공정을 통해 형성되어 치밀한 재료 구조와 높은 기계적 강도를 제공합니다.

2. 정밀 내부 스레딩

암나사 끝부분은 고정밀 CNC 장비를 사용하여 가공됩니다. 나사 프로파일이 표준화되어 있고 맞물림이 단단하여 암나사 x 맞대기 용접 유니온에 대한 국제 표준을 완전히 충족합니다. 스레드 사양은 BSPP, BSPT, NPT 및 미터법 표준을 포괄하므로 국내 및 국제의 다양한 수나사 파이프 피팅 및 장비와의 완벽한 호환성을 보장합니다.

3. 최적화된 맞대기 용접 끝단 설계

맞대기 용접 끝 부분에는 사전 가공된 표준 베벨(모따기)이 있어 설치 중 현장에서 2차 준비가 필요하지 않습니다. TIG 용접을 통해 배관에 연결하면 용접 조인트가 모재와 동일한 강도를 달성하여 영구적이고 통합적인 파이프라인 시스템을 만듭니다. 파이프 벽 두께는 용접 무결성과 취급 용이성을 모두 보장하도록 최적화되었습니다.

4. 중간조합 구조

이 제품은 분리 가능한 중간 유니온 구조를 통합하고 있으며, 정밀 나사산 연결과 고품질 밀봉 개스킷을 갖추고 있습니다. 이 설계는 설치 중 유연성을 보장하는 동시에 향후 유지 관리를 용이하게 합니다. 검사 또는 수리를 위해 중간 유니온을 풀기만 하면 파이프라인을 분리할 수 있으므로 파이프 조인트를 절단하거나 다시 용접할 필요가 없습니다. II. 주요 구성 요소 구성

Shenchi 암나사 x 맞대기 용접 유니온은 다음과 같은 주요 구성 요소로 구성됩니다.

본체: 고품질 304 스테인리스 스틸 또는 황동으로 제작되었으며 단일 부품으로 정밀 단조되었습니다.

유니언 너트: 부식 방지 표면 처리된 고강도 소재로 제작되었습니다. 반복적인 조립과 분해 후에도 실이 벗겨지는 것을 방지하도록 설계되었습니다.

씰링 개스킷: 고온 및 노화에 강한 특수 고무로 구성됩니다. 자동 밀봉을 보장하기 위해 오목한 홈에 내장되어 있습니다.

암나사 끝단: CNC 기술을 사용하여 정밀 가공되었으며 다양한 스레드 표준을 선택할 수 있습니다.

설치 지침

1. 용접 끝단 설치

용접 끝단과 파이프 베벨을 청소하십시오. 동심도 편차를 0.5mm 미만으로 유지하십시오. 용접 루트에 완전히 용입되도록 TIG(GTAW)를 사용하여 루트 패스 용접을 수행합니다. 캡 패스를 완료한 후 용접부에 다공성 또는 슬래그 포함 여부를 검사하십시오.

2. 암나사 끝단 설치

수나사형 파이프 피팅의 표면이 깨끗한지 확인하십시오. 수 피팅을 유니온의 암나사산 끝에 수동으로 나사로 고정합니다. 렌치를 사용하여 지정된 표준 토크로 조이십시오. 내부 밀봉 개스킷은 자동으로 압축되어 누출 방지 밀봉을 형성합니다.

3. 주의사항

설치하는 동안 용접으로 인해 발생하는 열이 밀봉 개스킷 영역으로 전달되는 것을 방지하십시오. 유니언 너트에 대한 조립 또는 분해 작업을 수행하기 전에 용접 조인트가 완전히 식을 때까지 기다리십시오.

유지 관리 지침

정기 검사: 6개월마다 유니언 조인트에 누출 흔적이나 느슨한 나사산이 있는지 점검하십시오.

개스킷 교체: 밀봉 개스킷이 노화되거나 마모된 흔적이 있는 경우 유니언 너트를 풀기만 하면 쉽게 교체할 수 있습니다.

스레드 유지 관리: 장기간 작동한 후에는 스레드에 소량의 방청 윤활제를 바르십시오.

용접 끝단 검사: 용접 이음새에 부식이나 균열이 있는지 확인합니다. 문제가 발견되면 즉시 수리 용접을 수행하십시오.

시스템 서비스: 유지 관리를 위해 장비를 분해해야 하는 경우 중앙 유니온 너트만 풀면 됩니다. 배관을 절단할 필요가 없습니다.

왜 Shenchi를 선택합니까?

1. 엄격한 품질관리

원자재 조달부터 최종 검사까지 전 과정에 걸쳐 종합적인 품질관리가 이루어지고 있습니다. 모든 완제품은 공장에서 출고되기 전에 100% 치수 검증과 누출 테스트를 거칩니다.

2. OEM/ODM 맞춤형 서비스

우리는 스레딩, 포장 및 제품 마킹에 대한 맞춤형 서비스를 제공합니다. 우리는 비표준 사양 및 특수 재료 요구 사항에 대한 신속한 대응 능력을 제공합니다.

3. 매우 경쟁력 있는 공장 가격

공장 직접 공급업체로서 우리는 할인된 가격과 단계별 볼륨 기반 인센티브를 제공합니다.

4. 장기적, Win-Win 파트너십

우리는 도매업체, 엔지니어링 회사, 배관 계약업체와 장기적인 협력 관계를 구축하기 위해 적극적으로 노력하고 있습니다. V. 관련 제품 추천

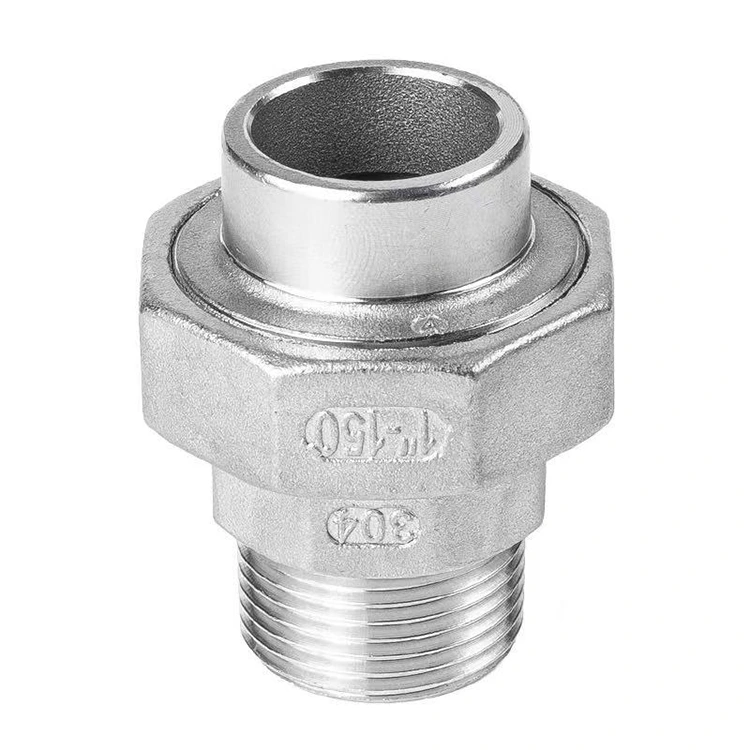

우리 회사는 또한 동일한 시리즈 내에서 한쪽 끝에 외부 나사산이 있고 다른 쪽 끝에 맞대기 용접 연결이 있는 결합 제품도 제조합니다. 한쪽 끝은 외부 스레드를 사용하여 내부 스레드 피팅과 연결되고 다른 쪽 끝은 맞대기 용접 구성이 특징입니다. 이 두 제품은 서로를 완벽하게 보완하여 나사식 및 용접식 배관 시스템 전반의 연결 요구 사항을 포괄적으로 해결합니다. 신규 고객과 기존 고객 모두 문의하고 주문하실 수 있도록 따뜻하게 초대합니다.

결론

Zhejiang Shenchi Female Thread x Butt-Weld Union(자랑스럽게 Made in China)을 선택한다는 것은 혁신적인 디자인, 안정적인 성능 및 편리한 유지 관리를 선택한다는 것을 의미합니다. 우리는 전 세계 도매업체와 협력하여 더 밝은 미래를 함께 만들어 나가기를 기대합니다.
