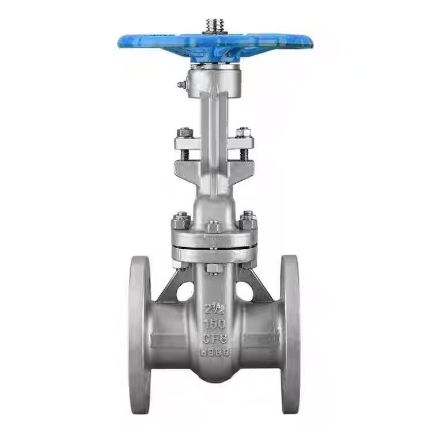

미국 표준 상승 줄기 플랜지 게이트 밸브

ASME 상승 줄기 플랜지 게이트 밸브의 작동 원리

작업자가 핸드휠을 돌리면 핸드휠이 밸브 스템을 구동하여 회전합니다. 밸브 스템 상단의 사다리꼴 나사산이 밸브 스템 너트와 맞물려 회전 운동을 축 선형 운동으로 변환합니다. 밸브 스템과 게이트가 연결되어 있으므로 밸브 스템이 게이트를 함께 상승 또는 하강시킵니다.

밸브를 열려면 핸드휠을 시계 반대 방향으로 돌립니다. 밸브 스템은 게이트를 직선 운동으로 위쪽으로 이동시켜 게이트가 밸브 시트에서 분리되도록 합니다. 게이트가 밸브 공칭 직경의 두 배에 해당하는 높이까지 올라가면 유체 통로가 완전히 막히지 않고 밸브가 완전 개방 위치에 있게 됩니다. 작동 중에 핸드휠은 일반적으로 더 이상 돌릴 수 없는 위치로 회전한 다음 다시 반 바퀴에서 한 바퀴 돌려 완전 개방 위치에 도달하여 온도 변화로 인해 밸브 스템이 잠기는 것을 방지합니다.

밸브를 닫으려면 핸드휠을 시계 방향으로 돌립니다. 밸브 스템은 게이트를 선형 운동으로 아래쪽으로 이동시켜 게이트가 밸브 시트를 누르게 만듭니다. 핸드휠에 의해 가해지는 토크는 강제 밀봉력을 생성하고, 파이프라인의 매체 압력도 다른 밸브 시트에 대해 게이트를 눌러 자체 밀봉 효과를 형성합니다. 이 이중 동작은 닫혀 있을 때 누출이 전혀 발생하지 않도록 보장합니다.

라이징 스템 게이트 밸브의 핵심 특징은 밸브 스템이 게이트와 동시에 상승 및 하강한다는 것입니다. 작업자는 밸브 커버 너머로 연장된 밸브 스템의 길이를 관찰하여 밸브의 열림/닫힘 상태를 시각적으로 확인할 수 있습니다. 스템이 길어질수록 밸브가 더 넓게 열립니다. 스템이 완전히 수축되면 밸브가 닫힙니다.

ASME(미국 표준) 상승 스템 플랜지 게이트 밸브는 완전 개방 또는 완전 폐쇄 위치에서만 사용할 수 있으며 제어 밸브로 사용할 수 없다는 점에 유의하는 것이 특히 중요합니다. 장기간 부분적으로 열린 위치에 놔두면 고속으로 흐르는 매체가 밀봉 표면을 침식하여 게이트와 시트에 마모를 일으키고 궁극적으로 밸브 누출로 이어집니다. 또한 매체는 게이트 밸브의 양쪽에서 어느 방향으로든 흐를 수 있으므로 설치 중에 흐름 방향을 고려할 필요가 없으며 현장 레이아웃이 용이합니다.

제품 매개변수

고온 및 고압 저항

Shenchi ASME 표준 상승 줄기 플랜지형 게이트 밸브는 고온 저항과 고압 저항이라는 두 가지 핵심 성능 이점을 자랑합니다. WCB 소재는 최대 425℃까지 견딜 수 있는 반면, 스테인리스 스틸은 더 넓은 온도 범위에 적합합니다. 클래스 150 압력 등급, 작동 압력은 실온에서 1.9MPa에 도달하여 PN16 표준을 초과합니다. 씰은 고온 내성 PPL 또는 방수 EPDM 유형으로 제공됩니다. 중국산 Shenchi는 원자재부터 완제품까지 포괄적인 품질 관리를 구현하여 고온 및 고압 조건에서 장기간 안정적인 작동을 보장합니다.

클래스 150 표준을 초과하는 안정적인 고압 성능

Shenchi의 ASME B16.10 표준 라이징 스템 플랜지 게이트 밸브는 안정적인 고압 저항을 자랑합니다. 플랜지 연결은 ASME B16.10 표준을 준수하며 볼트가 고르게 조여지고 개스킷에 압력이 균일하게 분포됩니다. 클래스 150 등급은 충분한 측정 압력 여유와 함께 실온에서 1.9MPa의 작동 압력을 제공합니다. 밸브 본체 벽 두께는 ASME 표준에 따라 설계되어 안전성 향상을 위해 국가 표준을 초과합니다. Shenchi는 ASME 표준 라이징 스템 플랜지 게이트 밸브를 할인된 가격으로 제공합니다. 대량 구매 시 할인 혜택을 받을 수 있으며 고압 조건에서도 장기적으로 안정적인 운영이 보장됩니다.

공장 직접 조달 및 OEM 맞춤형 지원

ASME(미국 표준) 라이징 스템 플랜지 게이트 밸브 공급업체인 Shenchi는 샘플 제작 서비스를 제공합니다. 우리는 할인된 ASME 라이징 스템 플랜지 게이트 밸브를 투명한 공장 가격으로 제공하여 중개인 가격 인상을 제거합니다. 우리는 ODM 및 OEM 맞춤화를 지원합니다. 재료, 직경, 플랜지 표준 및 작동 방법을 모두 필요에 맞게 조정할 수 있습니다. ASME 라이징 스템 플랜지 게이트 밸브는 구조가 간단하고 유지 관리 비용이 저렴하여 유지 관리가 쉽습니다. 중국산 Shenchi ASME 라이징 스템 플랜지 게이트 밸브는 품질이 안정적이며 배송 시간이 안정적입니다. 글로벌 고객은 Shenchi에 연락하여 자세한 기술 매개변수와 최신 특혜 견적을 문의하실 수 있습니다.
