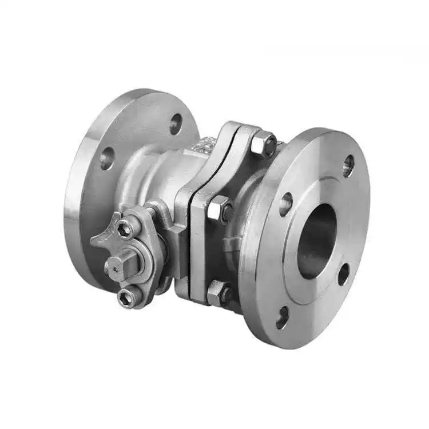

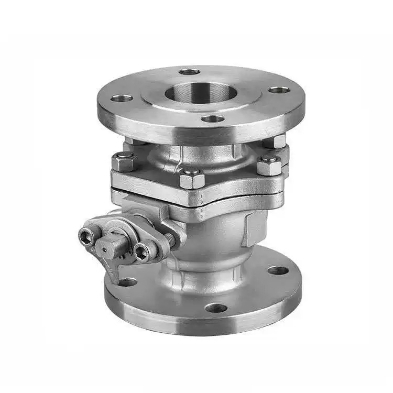

미국 표준 플랜지 볼 밸브

작동 원리

미디어의 흐름은 볼을 90° 회전시켜 제어됩니다.

볼 중앙에는 파이프와 동일한 직경의 관통 구멍이 있습니다. 관통 구멍이 파이프 축과 정렬될 때까지 핸들이나 액추에이터가 볼을 90° 회전하면 매체가 방해 없이 자유롭게 흐르고 밸브가 완전히 열리며 흐름 저항이 거의 0이 됩니다. 관통 구멍이 파이프에 수직이 될 때까지 볼이 90° 더 회전하면 견고한 구면이 통로를 완전히 차단하고 밸브가 닫혀 안정적인 차단이 이루어집니다.

American Standard 플랜지 볼 밸브는 양방향 밀봉 설계를 채택하여 흐름 방향 제한 없이 모든 방향에서 매체가 유입될 수 있도록 합니다. 소프트 씰(PTFE/PPL)은 누출이 전혀 발생하지 않는 반면, 하드 씰은 고온 및 고압에 적합합니다. 밸브 스템은 파열 방지 구조를 갖추고 있어 고압에서도 안전성과 신뢰성을 보장합니다. Shenchi ASME 표준 플랜지 볼 밸브는 API 608 표준에 따라 엄격하게 제조되어 빠른 작동과 긴밀한 밀봉을 제공하므로 석유, 화학 및 천연 가스 산업의 ASME 표준 파이프라인에 이상적인 차단 밸브입니다.

제품 매개변수

제품 이름: 미국 표준 플랜지 볼 밸브	사양: (1/8"-4") DN6-DN100
공칭 압력: PN16	본체 재질: WCB, SUS304(CF8), SUS316L(CF3M) 본체 재질: WCB, SUS304(CF8), SUS316L(CF3M)
표준: ANSI, BS, DIN, ISO, JIS	적용 온도: -20℃ ~ +150℃(보통), 최대 +350℃(고온), 최저 -196℃(저온)
내부 금속 재질: WCB, SUS304(CF8), SUS316L(CF3M)	중간 온도: 고온, 저온, 중간 온도, 상온
작동 방법: 마누아	물개: EPDM, PPL
연결 방법: 플랜지 연결	용도 : 물, 공기, 가스, 기름, 액체 등
원산지: 중국원산지: 중국원산지: 중국원산지: 중국	샘플: 샘플 사용 가능

핵심 구조 및 디자인 하이라이트

Shenchi의 고품질 미국 표준 플랜지형 볼 밸브는 밸브 본체, 볼, 스템 및 시트 씰로 구성된 핵심 구조를 갖추고 있습니다. 볼은 플로팅 볼 디자인(DN50 이하) 또는 고정 볼 디자인(DN50 이상)일 수 있습니다. 볼의 관통 구멍은 파이프의 내부 직경과 일치하므로 완전히 열렸을 때 흐름 저항이 거의 0에 가깝습니다. 스템 파열 방지 구조는 고압에서 스템이 튀어 나오는 것을 방지합니다. 정전기 방지 장치는 볼과 스템 사이의 전도성을 보장하여 정전기 축적을 방지합니다. 견적이 가능한 ASME 플랜지 볼 밸브의 경우 Shenchi는 고객의 정확한 모델 선택 및 예산 계산을 용이하게 하기 위해 자세한 기술 매개변수 표를 제공합니다.
