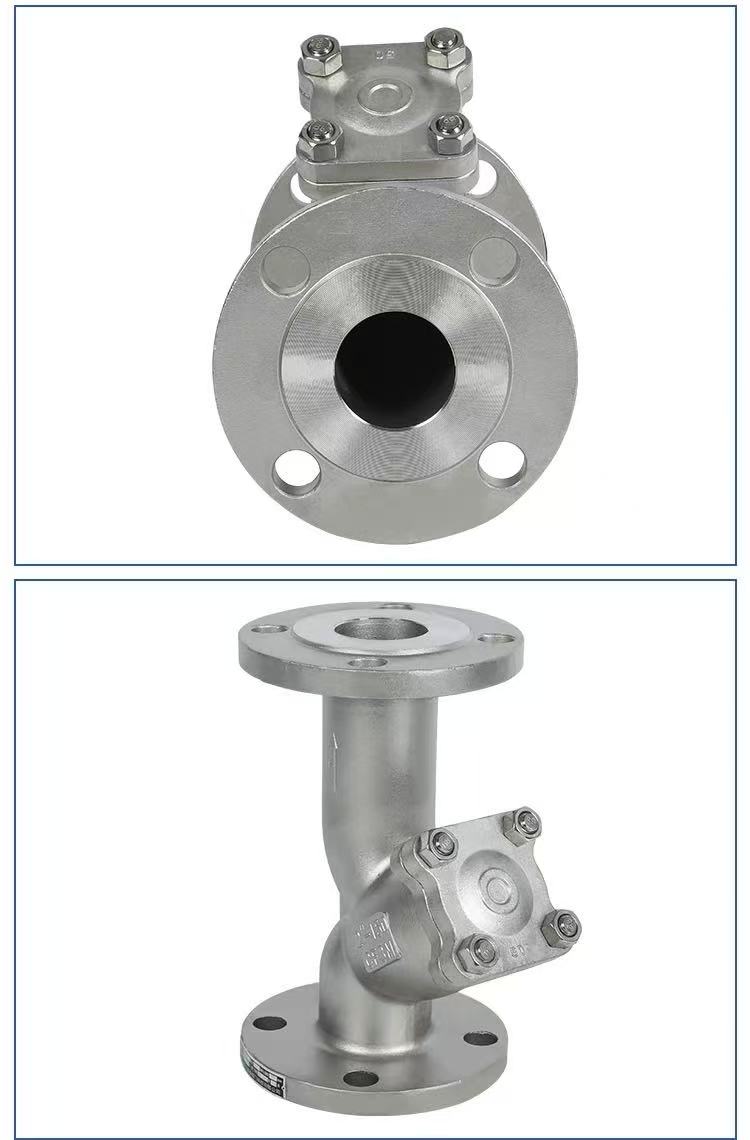

미국 표준 플랜지 Y형 필터

작동 원리

Shenchi 공장의 통합 미국 표준 플랜지 Y형 필터는 필터 스크린 차단 원리에 따라 작동합니다. 매체는 입구 끝에서 하우징으로 들어가고 Y자형 구조 내부의 필터 스크린을 통해 흐릅니다. 고체 불순물은 필터 스크린 내부에서 차단되고, 깨끗한 매체는 출구 끝을 통과하여 빠져나갑니다. 필터 스크린의 총 면적은 파이프 단면적의 3~4배이므로 저항이 낮고 흐름이 빠릅니다. 배수를 위해서는 하단 플러그를 풀거나 플랜지 커버를 제거한 후 필터 스크린을 꺼내서 청소한 후 다시 설치하세요. 본체는 통합 주조 공정을 사용하여 WCB, SUS304(CF8) 또는 SUS316L(CF3M) 재질로 제작되어 이음매 없는 하우징과 안정적인 내압성을 제공합니다. Shenchi 제품은 석유, 화학 및 수처리 산업에 사용되는 파이프라인의 불순물 여과에 적합합니다.

제품 매개변수

제품명 : 미국 표준 플랜지 Y 형 필터	사양: (1/8"-4") DN6-DN100사양: (1/8"-4") DN6-DN100
공칭 압력: PN16	본체 재질: WCB, SUS304(CF8), SUS316L(CF3M)
표준: ANSI, BS, DIN, ISO, JIS	적용 온도: -20℃ ~ +150℃(일반), 최대 +350℃(고온형), 최저 -196℃(저온형)
내부 금속 재질: WCB, SUS304(CF8), SUS316L(CF3M)	중간 온도: 고온, 저온, 중간 온도, 상온
작동 방법: 수동	물개: EPDM, PPL
연결 방법: 플랜지 연결	용도 : 물, 공기, 가스, 기름, 액체 등
원산지 : 중국	샘플: 샘플 사용 가능

설치의 핵심 포인트

방향 확인, 플랜지 정렬 및 조임, 파이프라인 지지 및 보호.

Shenchi American Standard 플랜지 Y형 필터를 설치할 때 세 가지 핵심 사항에 주의하십시오. 먼저 흐름 방향을 확인하십시오. 밸브 본체의 화살표는 매체 흐름 방향과 정렬되어야 하며, 필터 스크린은 불순물 침전이 용이하도록 아래쪽을 향하도록 설치되어야 합니다. 둘째, 플랜지 정렬 및 조임을 확인하십시오. 플랜지 면은 평행하고 동심이어야 하며 개스킷은 중앙에 있어야 하며 볼트는 쉘 변형을 방지하기 위해 단계적으로 대각선으로 조여져야 합니다. 셋째, 파이프라인 지원 및 사전 필터 보호를 제공합니다. 필터는 파이프라인의 무게를 지탱해서는 안 됩니다. 큰 입자를 제거하려면 설치 전에 파이프라인을 퍼지해야 합니다. Shenchi는 자세한 설치 지침을 제공하고 ODM/OEM 사용자 정의를 지원하며 필요에 따라 필터 메쉬 크기를 조정하여 필터의 장기적으로 안정적인 작동을 보장할 수 있습니다.

효과적으로 필터링된 물질

Shenchi ASME 표준 플랜지 Y형 필터는 주로 파이프라인 매체의 고체 부유 물질을 필터링합니다. 여기에는 용접 슬래그, 철가루, 파이프라인 용접으로 인한 녹 잔류물이 포함됩니다. 모래, 흙, 대마 섬유, 건설 중에 남은 실란트 잔여물; 매체 자체에 의해 운반되는 미립자 물질, 결정 및 퇴적물; 파이프라인 내벽의 노화 및 벗겨짐으로 인한 녹 스케일 및 스케일 조각; 윤활유의 금속 부스러기 및 기타 불순물. 여과 정밀도는 미디어에 필요한 청결도에 따라 50-300 메시 중에서 선택할 수 있습니다. 중국산 ASME 표준 플랜지 Y형 필터는 WCB, SUS304 및 SUS316L 재질로 제작되어 내식성과 다양한 매체에 대한 적응성을 제공합니다.

여과에 적합하지 않은 물질

Shenchi ASME B 플랜지 Y형 필터는 다음 물질을 필터링하는 데 적합하지 않습니다. 매체에 용해된 화학 물질(예: 염수의 염, 용액의 산 및 알칼리); 오일-물 에멀젼; 점성 페이스트 또는 콜로이드; 섬유질의 부드러운 불순물(필터 스크린을 관통하거나 둘러쌀 수 있음); 가스 매체의 가스 오염물질. 이러한 미디어의 경우 다른 유형의 필터를 선택해야 합니다. ASME B 플랜지 Y형 필터를 판매할 때 Shenchi는 잘못된 선택을 방지하기 위해 고객과 미디어 특성을 확인합니다. 가격 목록이 포함된 ASME B 플랜지 Y형 필터에는 자세한 선택 지침이 포함되어 있습니다.
